Anzeige von Airbagsymbolen gemäß ISO-Norm

Diesen Monat haben wir die Anzeige der Airbagkomponenten geändert!

Moditech Rescue Solutions ist seit vielen Jahren Teil der ISO-17840-Arbeitsgruppe. Diese Projektgruppe bemüht sich gemeinsam mit Herstellern, Importeuren und Spezialisten aus der Rettungsbranche um eine eindeutige Informationsquelle für Rettungskräfte. Das Resultat ist ein ISO-17840-Standard mit zahlreichen Komponenten und Farbcodierungen des Crash Recovery Systems.

AIRBAG MIT ROTEN RAND
Moditech wird diese ISO-Norm schrittweise in Fahrzeuge implementieren, die in unserem Crash Recovery System angezeigt werden. Verschiedene CRS-Komponenten wurden jedoch in einer anderen Farbcodierung übernommen, als Sie es vom CRS gewohnt sind. Ein Beispiel sind die Airbags. Airbagkomponenten werden etwas dunkler dargestellt und mit dem Update vom Februar 2021 mit einem roten Rand. Der rote Rand zeigt Rettungskräften, besonders darauf zu achten, die Airbag-Einheit nicht anzubohren, zu schleifen oder aufzuschneiden.

AIRBAG MIT SCHWARZEN RAND
Vorhangairbag und Gurtairbag sind mit einem schwarzen Rand dargestellt. Diese Airbags können aufgeschnitten werden, da sich kein Gasgenerator in der Nähe von Vorhangairbags befindet.

AIRBAG MIT ZWEITEN ROTEN RAND
Der zweistufige Airbag, bei dem nach Aktivierung der ersten Stufe noch eine zweite Stufe ausgelöst werden kann, erhält einen zweiten roten Rand.

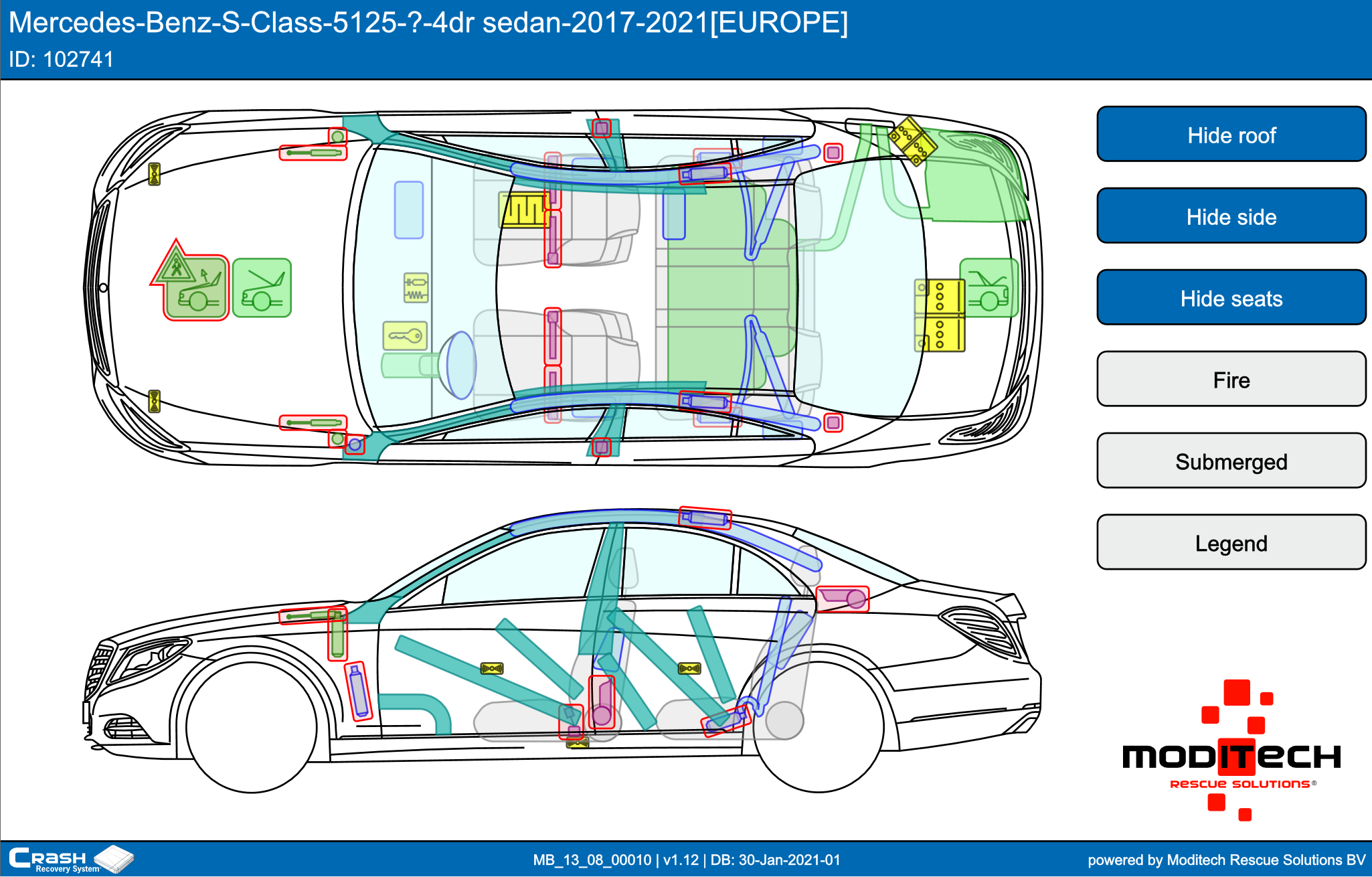

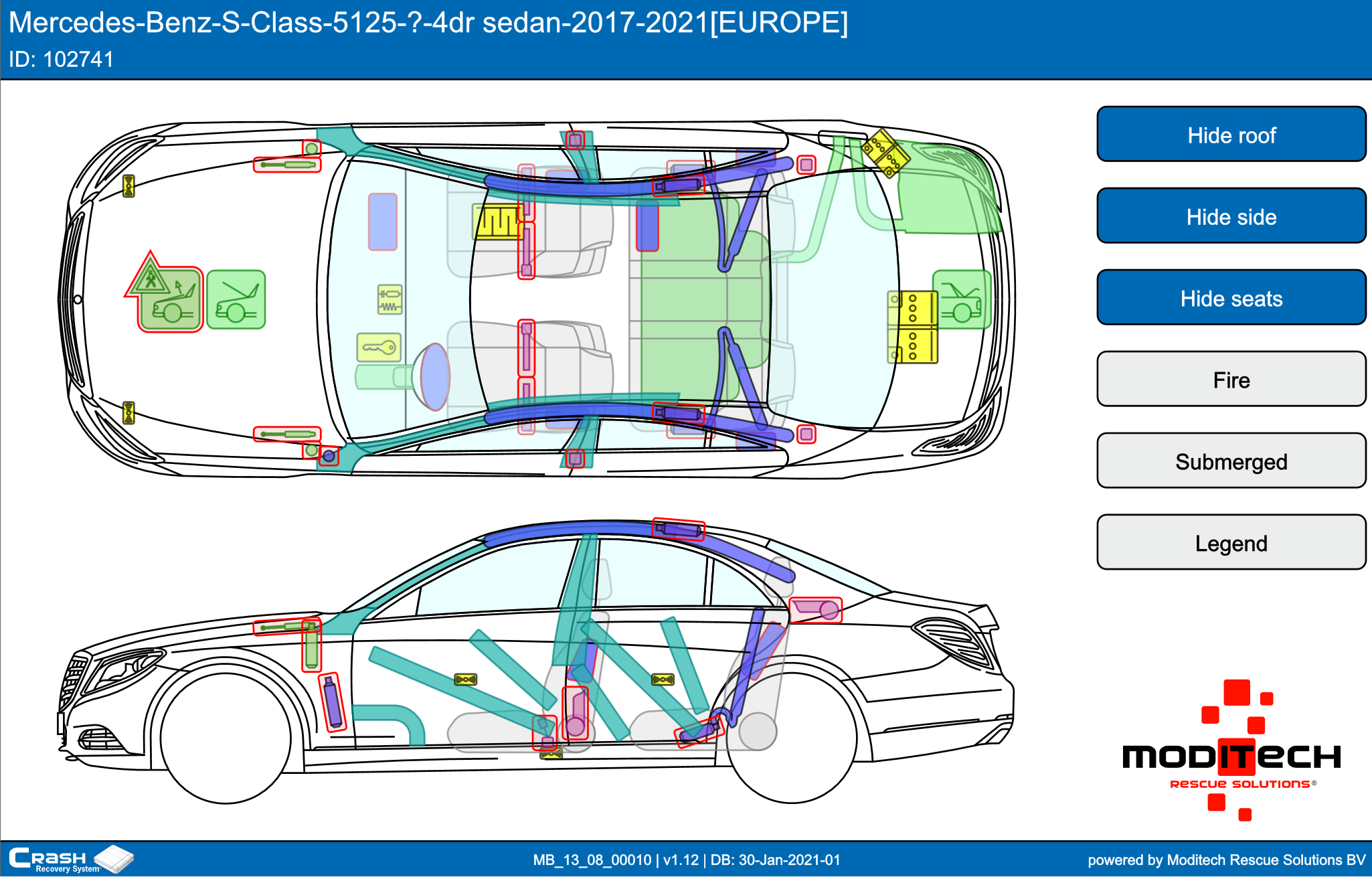

Unten sehen Sie zwei Bilder mit dem alten und neuen Display der Airbags der S-Klasse von Mercedes-Benz einschließlich Gurtairbag.
